手動集線箱是為方便傳感器測量而設計，采用鋁合金壓鑄全密封防水設計，防水防塵。手動集線箱可將傳感器的引出電纜集中連接到集線箱背板的電纜上，集線箱背板上訊號線連接讀數儀，通過轉換開關即可方便逐點或選點切換進行測量。讀數儀可使用我司VW-102型手持讀數儀、VW-102A型振弦讀數儀或VW-102E型全功能讀數儀。

VW-201型手動集線箱單臺使用可連接 22 支傳感器，多臺串聯使用時，用第 22 點連接下臺集線箱的訊號點，每臺集線箱可連接 21支傳感器。最后一臺集線箱可連接 22 支傳感器。

規格及主要技術參數

VW-201 型手動集線箱可用于多種類型（不多于四線制）傳感器的連接，下面以振弦傳感器為例進行說明。

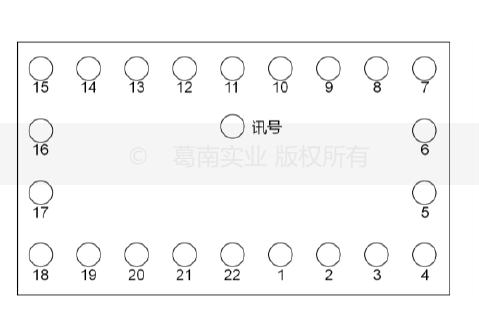

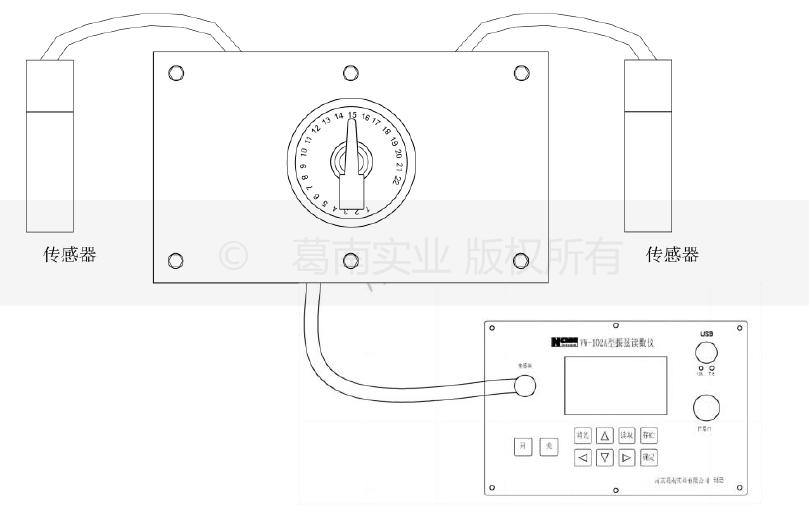

連接我司振弦式傳感器時，傳感器引出電纜的紅、黑、綠、白、地顏色芯線，對應連接到集線箱后背板的1 22 接線端子的引出電纜上，注意顏色需一一對應。測量時，讀數儀測量連接線連接到背板訊號端子引出的電纜上，注意顏色一一對應。其中紅、黑色線纜用于測量頻率值，如使用我司讀數儀可自動計算為模數值，如使用VW 102E 型讀數儀可自動計算為工程結果值；綠、白線纜用于測量溫度值；集線箱的屏蔽線需與傳感器的屏蔽線相連。

測量振弦式儀器不需要測溫時，傳感器引出電纜的紅、黑兩色線（對應頻率值）對應連接到集線箱后背板的1 22 端子的引出電纜的紅、黑芯線上。測量時，讀數儀測量連接線連接到背板上訊號端子引出電纜的紅、黑電纜上即可。

前面板上的旋鈕上的密封帽是用于集線箱的防潮密封，當完成測量任務時應及時將密封帽擰上。
