萬寧水庫安全監測解決方案
萬寧水庫位于海南島萬寧市南部的太陽河上，以灌溉為主，結合發電、防洪、養魚等綜合利用的大型水庫。集水面積429平方公里，總庫容1.52億立方米。由于萬寧水庫的重要作用，當?shù)馗叨戎匾曀畮?kù)的管理。
萬寧水庫航拍圖
一、監測面臨的難點
1.人工成本高
萬寧水庫汛限水位為22.07米，平時水位比汛限水位僅低50公分。每到汛期，萬寧水庫管理處共有近百名工作人員負責管護水庫，其中僅大壩區域就有12人專職負責，日常實行24小時值班制度。
2.設備管理不便
現場設備包含GNSS位移計、滲壓計、水雨情相關設備等，由于缺少專門的設備管理平臺，無法實時關注設備的健康狀態，一旦設備出現問題卻沒有及時排查出來，將可能帶來嚴重的后果。
3.信息化水平低
水庫對采集的數據管理仍停留在人工監測階段，拉低了現場人員的工作效率并且容易出現誤差。
面對當前的情況，水庫負責人表示建立一套完善的水庫安全監測系統已迫在眉睫，建設完成后將會大大提高水庫的自動化管理水平并縮減人力成本。目標確立后，我司立即組織項目小組依據水庫現狀及監測要求，提供了全面的自動化監測方案。
二、萬寧水庫安全監測方案
1.接入GNSS及其他設備
接入GNSS設備，對各類設備儀器統一管理，建立設備組網關系，清晰地展示水庫內的多設備之間的關系。

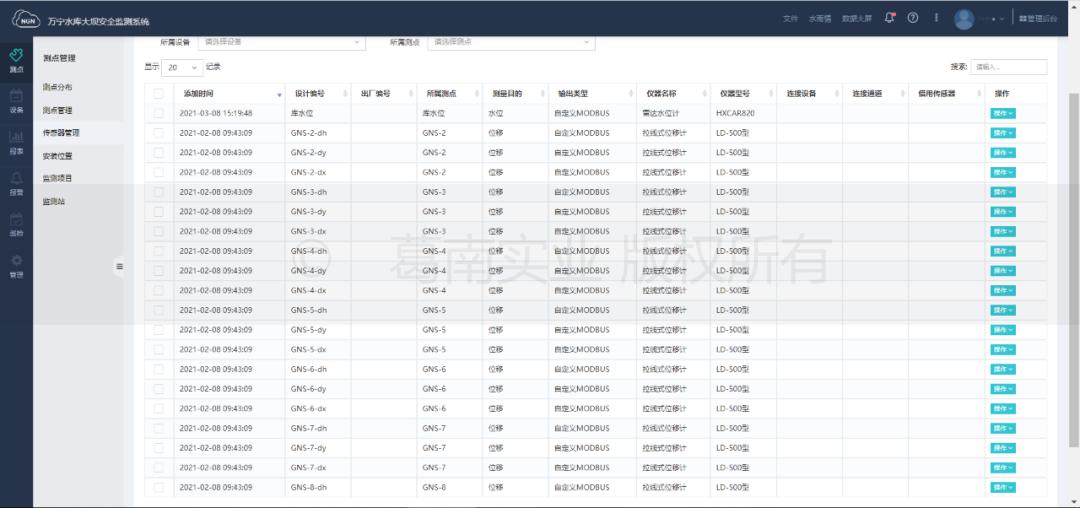

設備接入

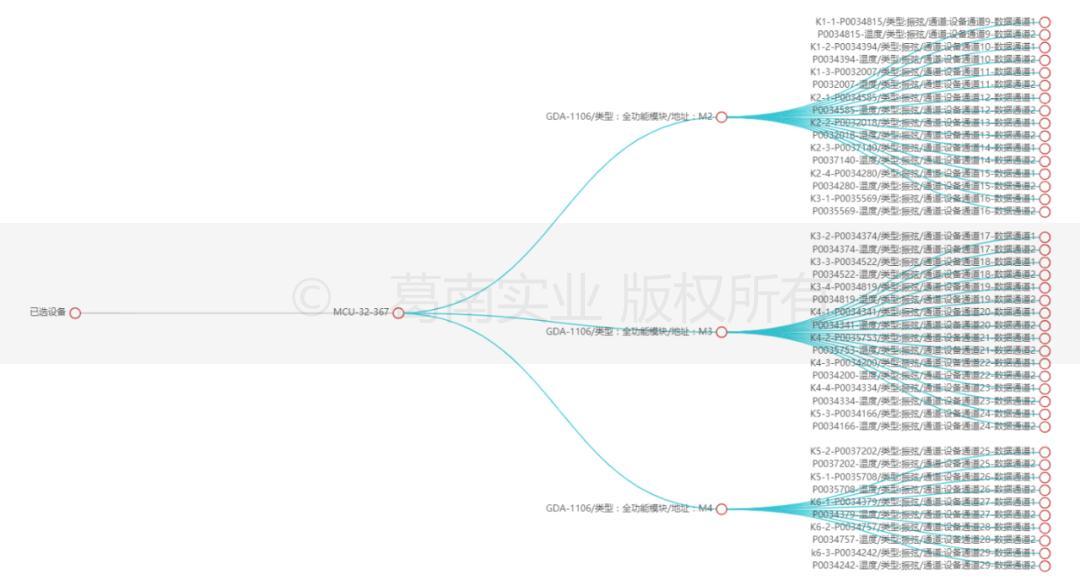

設備組網
2.浸潤線測點分布
水庫共設置6個浸潤線監測斷面，每個斷面配置了3支或4支滲壓計不等。云平臺通過測點分布功能對水庫測點進行配置，使得用戶能夠直觀查看浸潤線位置及相關的儀器信息。

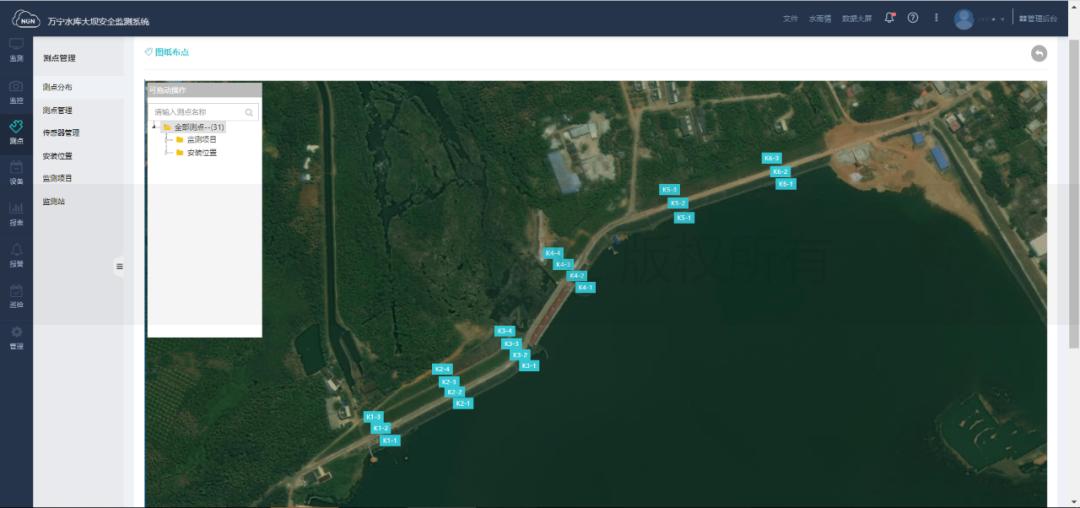

測點分布示意圖
3.可視化數據定制展板
根據項目數據展示需求并結合項目概況，葛南云為萬寧水庫定制了可視化數據展板。主要包含位移監測及浸潤線監測數據展板，將監測數據直觀展示，查看方便，便于現場展示。
位移監測展板繪制3D位移變化曲線，同時計算X、Y、Z三個方向的變化量，實時展示變化狀態，每個視圖均可切換大圖查看詳細情況。

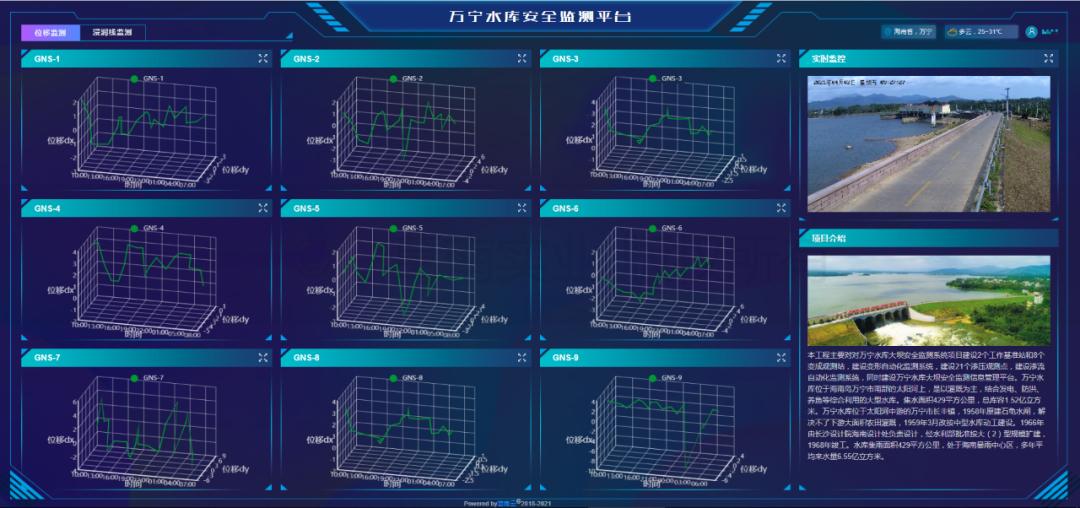

位移監測可視化展板
浸潤線監測展板顯示浸潤線布點位置信息，每組浸潤線利用系統自帶的算法自動進行組合計算，并依據客戶提供的斷面圖紙等比例展示浸潤線。每個斷面均有設計浸潤線，通過實時浸潤線與設計浸潤線對比，能夠直觀地看出水庫當前的水位情況。
浸潤線監測可視化展板
4.自動報表管理
系統每天零點自動生成上一天水庫的數據報表，報表樣式根據需要可定制。生成的文件存儲在云平臺上，并可發送到用戶郵箱。免去用戶每天手動做報表的麻煩，提高了工作效率。

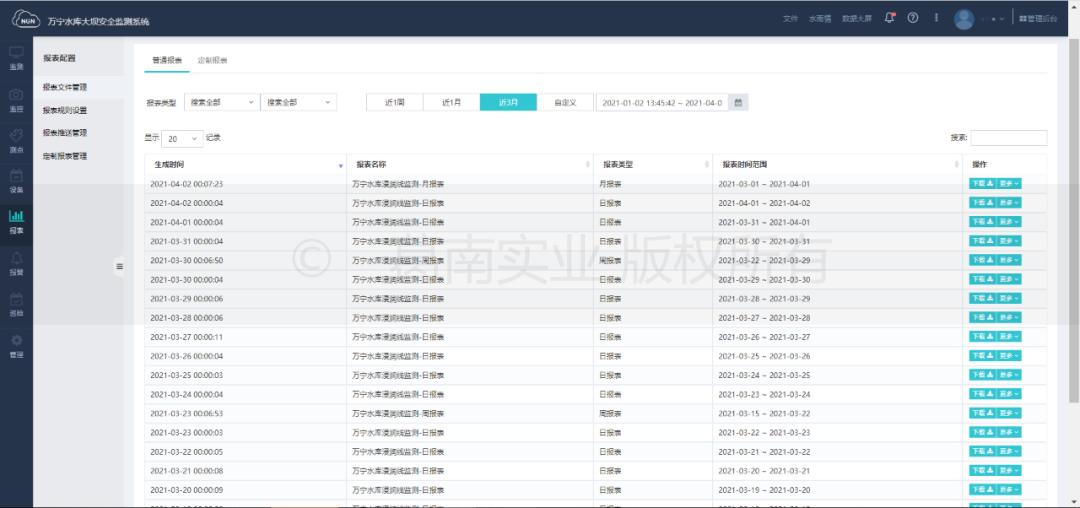

自動報表管理

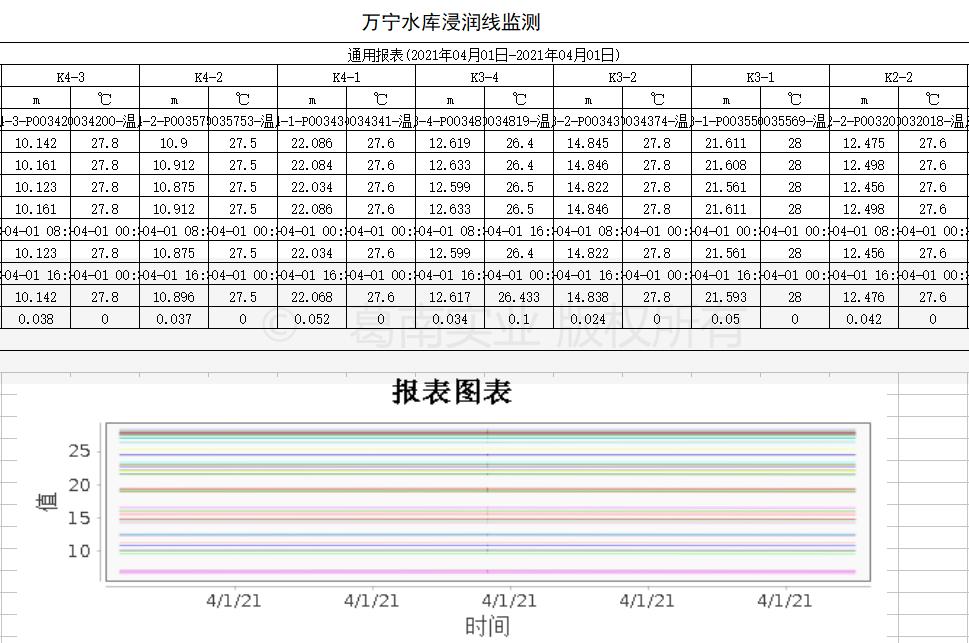

自動報表查看
5.各功能模塊獨立管理
信息可視化展板可獨立查看，部分用戶不需要管理項目基礎數據信息，如設備管理、測點管理等，即可通過信息可視化展板查看實時數據，以滿足基礎的需求。
另外，考慮到水庫上人員眾多、分工不同，云平臺上的功能可依據用戶角色進行管理，不同的用戶角色配置不同的功能菜單。確保合理的使用范圍，并一定程度上保障了數據的安全。

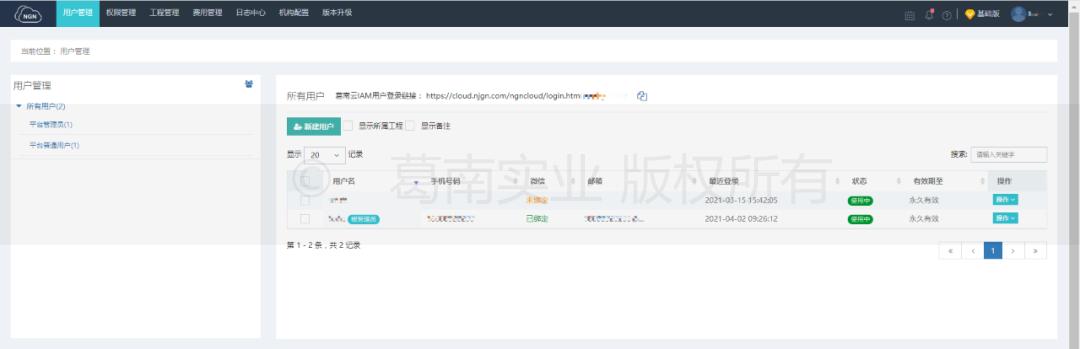

用戶角色管理

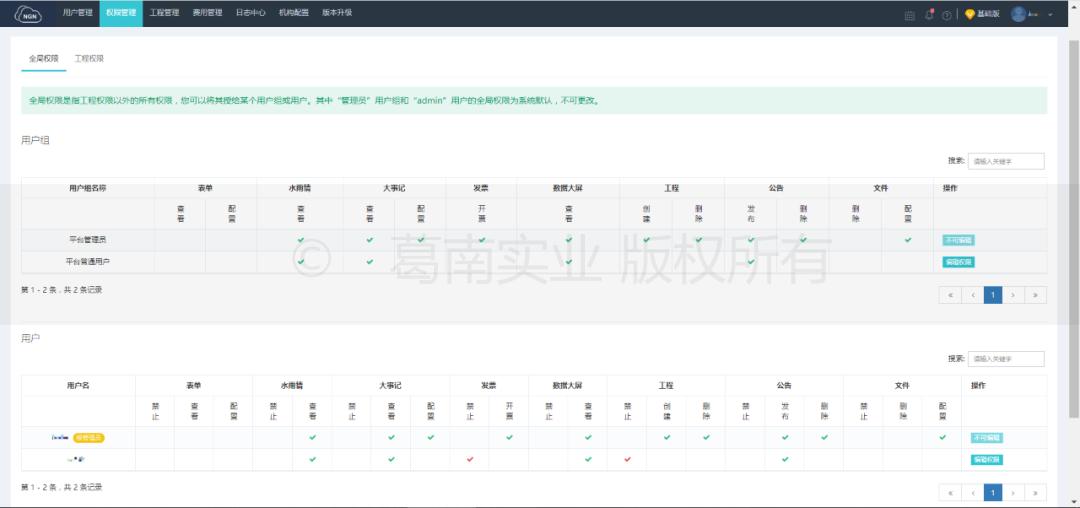

角色權限控制
綜上，通過云平臺的安全監測方案，解決了萬寧水庫監測上的現存問題，提高監測與管理工作效率，縮減人工成本，實現了水庫全面自動化安全監測。
近年來，葛南云平臺已應用在近百個水庫大壩工程上，例如芙蓉嶂水庫大壩安全監測、黔江流域多水電站安全監測、青弋江分洪道工程安全監測等，積累了大量的實戰經驗，并不斷地學習新技術，提高平臺多方面能力，致力于幫助用戶省心省力地完成監測工作！
